Shelly
Deze handleiding is nog steeds in ontwikkeling.
Onze Shelly integratie is op dit moment nog niet volledig commercieel gereleased. Deze moet aangevraagd worden per installatie, om hiervan gebruik te maken.
Shelly Integratie
Shelly apparaten zijn intelligente IoT-apparaten (Internet Of Things) die ontworpen zijn om diverse aspecten van jouw woning of bedrijf te automatiseren en te monitoren.
Het zijn compacte apparaten met Wi-Fi en/of Ethernet-connectiviteit, inzetbaar voor energiemonitoring, apparaatbesturing en automatiseringstaken.
Shelly apparaten staan bekend om hun veelzijdigheid, gebruiksgemak en brede compatibiliteit met diverse systemen.
Wat kunnen Shelly apparaten?
- Energiemonitoring: Realtime meting van het energieverbruik van aangesloten apparaten.
- Apparaatbesturing: Bediening op afstand van apparaten, verlichting en andere toepassingen via relaiscontacten over het netwerk.
- Automatisering: Creëren van schema's, scènes en triggers voor geautomatiseerde apparaatfuncties.
Shelly in ons EMS Systeem
Binnen ons Energiebeheersysteem (EMS) kunnen Shelly apparaten nu worden ingezet voor de besturing en metingen van verschillende assets.
Warmtepomp
Dit wordt gerealiseerd door een Energiemeting, Shelly apparaten monitoren het energieverbruik van de warmtepomp, wat inzicht geeft in de operationele status en
Smart Grid Ready Besturing, Shelly apparaten communiceren met de Smart Grid Ready (SGR) contacten van de warmtepomp om de werking te optimaliseren op basis van beschikbare energie en netcondities.
Slim stopcontact
Hij zal volgende modi kunnen gebruiken voor het monitoren van het verbruik en aansturen van apparaten.
Monitor-modus
Eco-modus
Boiler-modus
Smart-modus
Dynamic-modus (vanaf firmware 3.0.2)
Een handleiding voor het updaten van een Jullix of andere innovoltus apparaten, kan u hier vinden op het Apparaten menu.
Virtuele PV
Shelly apparaten monitoren de energieopwekking van de omvormer, wat inzcht geeft over de productie.
Laadpaal (monitor)
Shelly apparaten monitoren de energieverbruik van de laadpaal, wat inzcht geeft over de verbruik.
Overzicht Shelly apparaten
| Gebruik | PV-contact / Plug | SG Ready | Shelly (type) | Monitoring | Sturing | Fase | Contact(en) | Remark | Artikel Innovoltus |
|---|---|---|---|---|---|---|---|---|---|
| 1Fase + 1 contact |  |  | PRO EM-50 |  | | 1F | 1 contact | EMS0034 | |
| 1Fase (Direct) + 1 contact | | | Shelly PRO 1PM | | | 1F | 1 contact | Vraag verkoop@elicity.be | |
| 3Fase + 1 contact | | | Shelly PRO 3EM | |  | 3F | EMS0035 | ||
| 3Fase + 1 contact | | | Shelly Pro 3EM Switch Add-on | | | 3F | 1 contact | Fysieke koppeling met PRO 3EM | EMS0036 |
| 3Fase + 2 contacten | | | Shelly PRO 3EM | | | 3F | EMS0035 | ||
| 3Fase + 2 contacten | | | Shelly PRO 2 | | | 3F | 2 contacten | Losse Shelly Verschillende locatie PRO 3EM mogelijk | EMS0037 |
Vereisten per modus
Warmtepomp: geen extra vereisten.
Slim stopcontact: minstens 1 relay en 1 energymeter.
Virtuele PV: minstens 1 energymeter.
Laadpaal (monitor): minstens 1 energymeter.
Over Deze Pagina

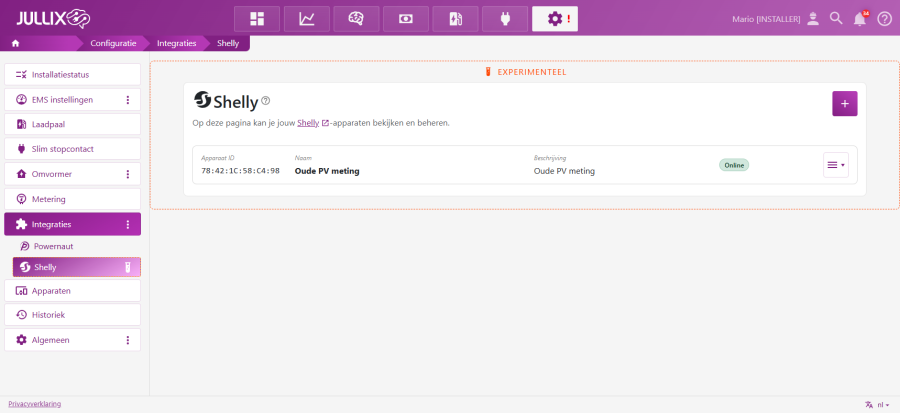

Op deze pagina kan je jouw Shelly apparaten toevoegen aan het Jullix EMS systeem. Deze integratie maakt het mogelijk voor Shelly apparaten om verbinding te maken met onze server, waarna wij een lokale verbinding vanuit Jullix met het Shelly apparaat kunnen opzetten.
Nadat ze zijn toegevoegd, kunnen Shelly apparaten:
- Energieverbruik in realtime monitoren.
- Warmtepompen besturen met behulp van Smart Grid Ready modi.
- Energieverbruik optimaliseren op basis van netcondities en de beschikbaarheid van hernieuwbare energie.
Deze pagina biedt tevens een overzicht van jouw verbonden Shelly apparaten, zodat je hun configuratie effectief kunt beheren en hun status kunt monitoren.
Op volgende pagina kan je vinden hoe je jouw shelly apparateren moet configureren.
Innovoltus zal enkel kunnen ondersteuning geven op de configuratie tussen Jullix en Shelly.
Alle apparaten aangestuurd door Shelly zijn niet ter ondersteuning van Innovoltus.
