Deze handleiding vervangt de handleiding van de omvormer NIET!
Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt.

De Jullix of Extender communiceert met de omvormer via modbus RTU(RS485). De Jullix en Extender communiceren aan 9600 bps, in de omvormer moet de modbus communicatie dus voor 9600 bps ingesteld worden. Het modbus-adres dient ingesteld of opgezocht te worden, dit Modbus adres moet in de Jullix of Extender ingesteld worden.
In het Advanced Settings menu moet bij Storage Energy Set bij Meter Select de optie No Meter ingesteld zijn. En bij Meter Placement de optie Grid geselecteerd zijn.
!!! Het is belangrijk dat de energiemeter is losgekoppeld van de omvormer.

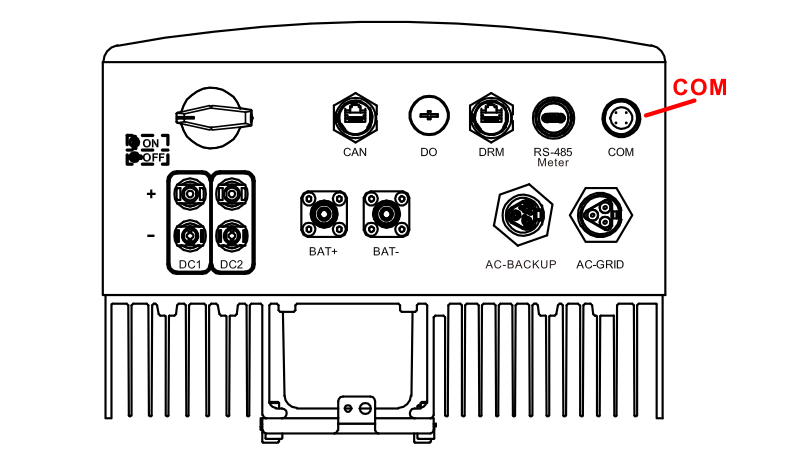

De Jullix of Extender wordt verbonden met de RHI(3-6)K-48ES-5G of S5-EH1P(3-6)K-L via modbus/RS485 van de omvormer. Je vindt de RS485 aansluiting terug op de COM poort.

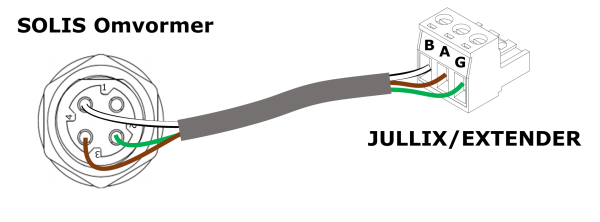

Op onderstaand schema zie je hoe de aansluitingen moeten gebeuren. Signaal Solis pen 2 → G, pen 3 → A en pen 4 → B.

De kabel is kant en klaar met stekkers beschikbaar onder artikelnr. EL0222.

De Jullix of Extender wordt gevoed via een USB voeding.

Als de extender ook wordt aangesloten aan de P1 poort van de digitale meter, dan heeft de extender geen extra voeding nodig.

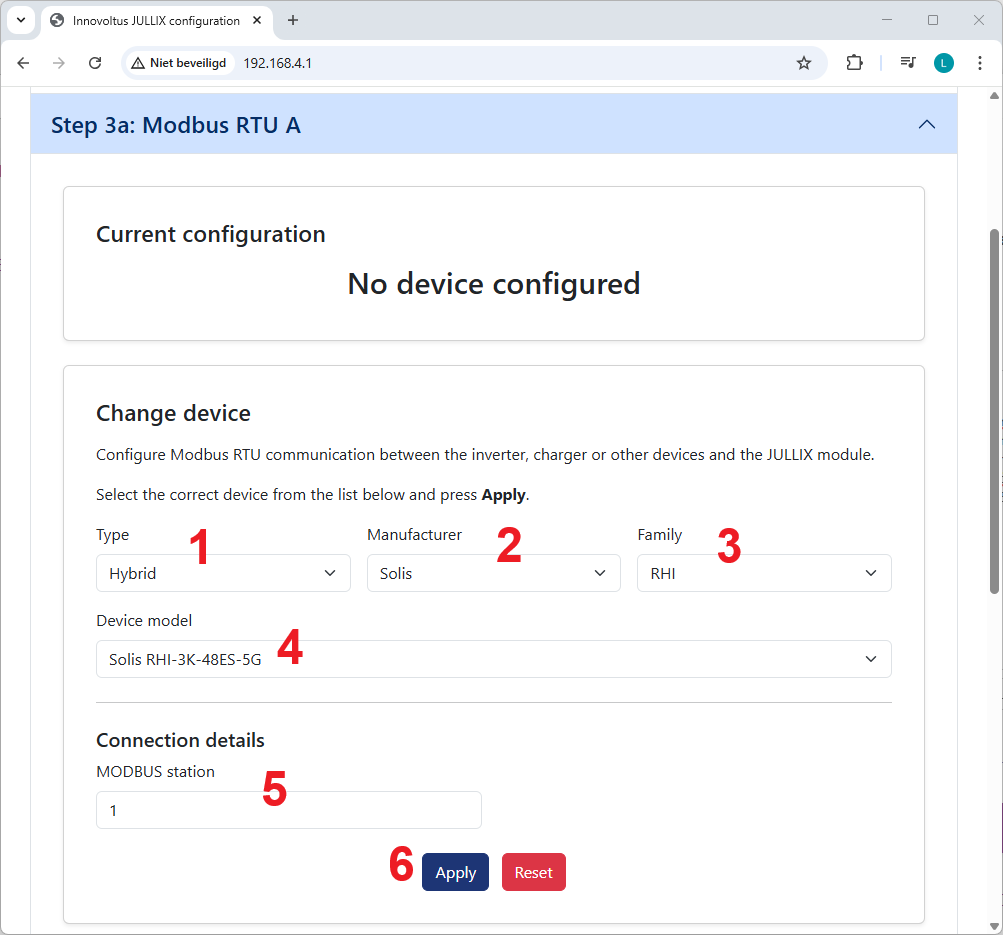

In de Jullix of Extender moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een SOLIS hybride omvormer gebruikt, dan kies je in de modbus RTU configuratie bij Type: Hybrid (1) in de Group kies je Solis (2). In de Subgroup kies je in dit geval opnieuw String (3) en vervolgens het juiste model bijvoorbeeld voor de Solis S5-EH1P3K-L of de RHI-3K-48ES-5G kies je: Solis RHI-3K-48ES-5G (4). In Configure modbus station stel je het juiste modbus adres in; meestal is dit 1 (5). Via Apply (6) worden de instellingen bewaard.
