X3-IES-serie omvormer
Deze handleiding vervangt de handleiding van de omvormer NIET! Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt.
Firmware controleren/updaten
Het is belangrijk dat SOLAX X3-IES omvormer de laatste firmware heeft.
RS485 Aansluiting

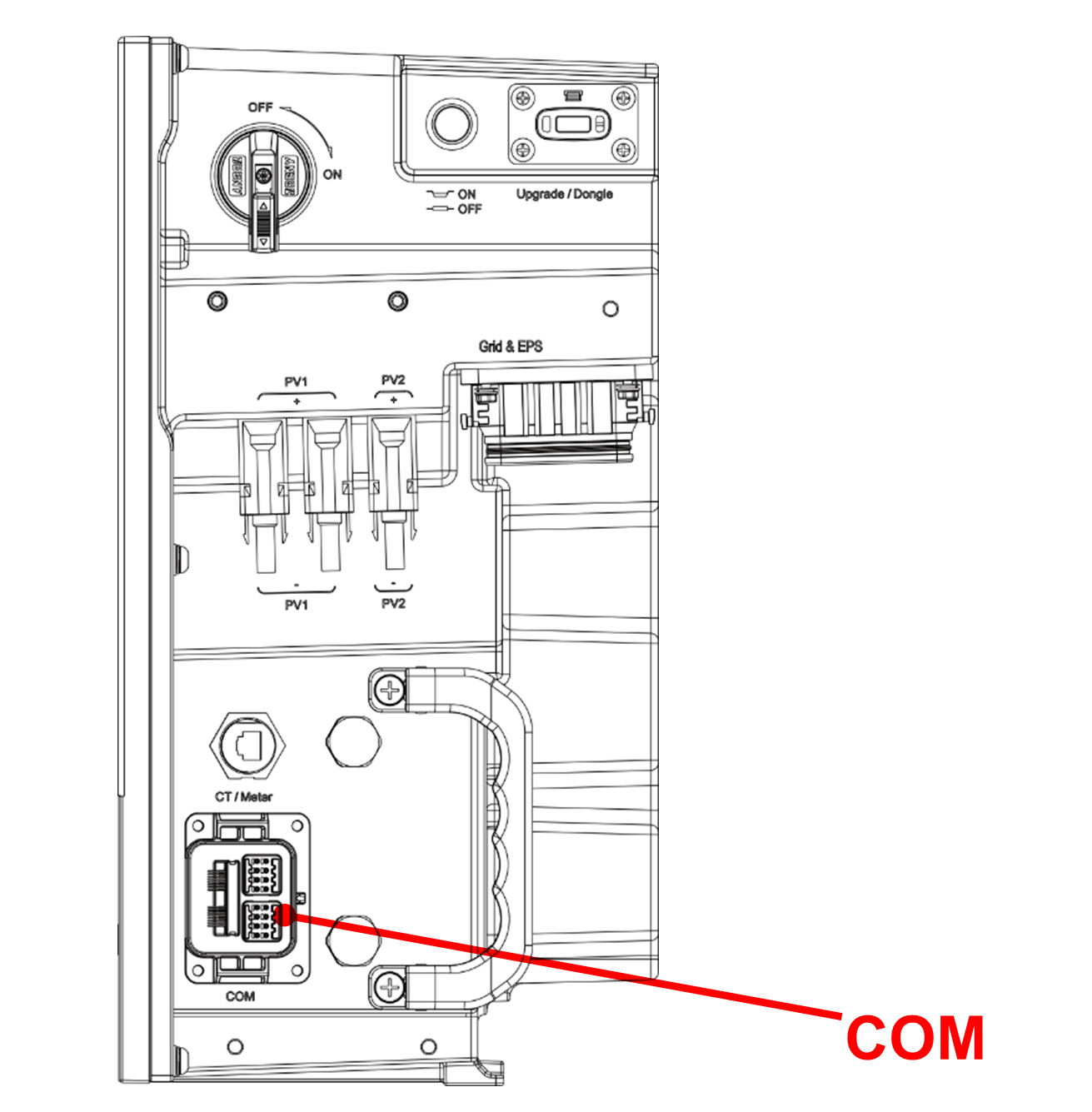

De Jullix of Extender wordt verbonden met de X3-IES via modbus/RS485 van de omvormer. Je vindt de RS485 aansluiting terug op de COM poort.
ModBus met GND

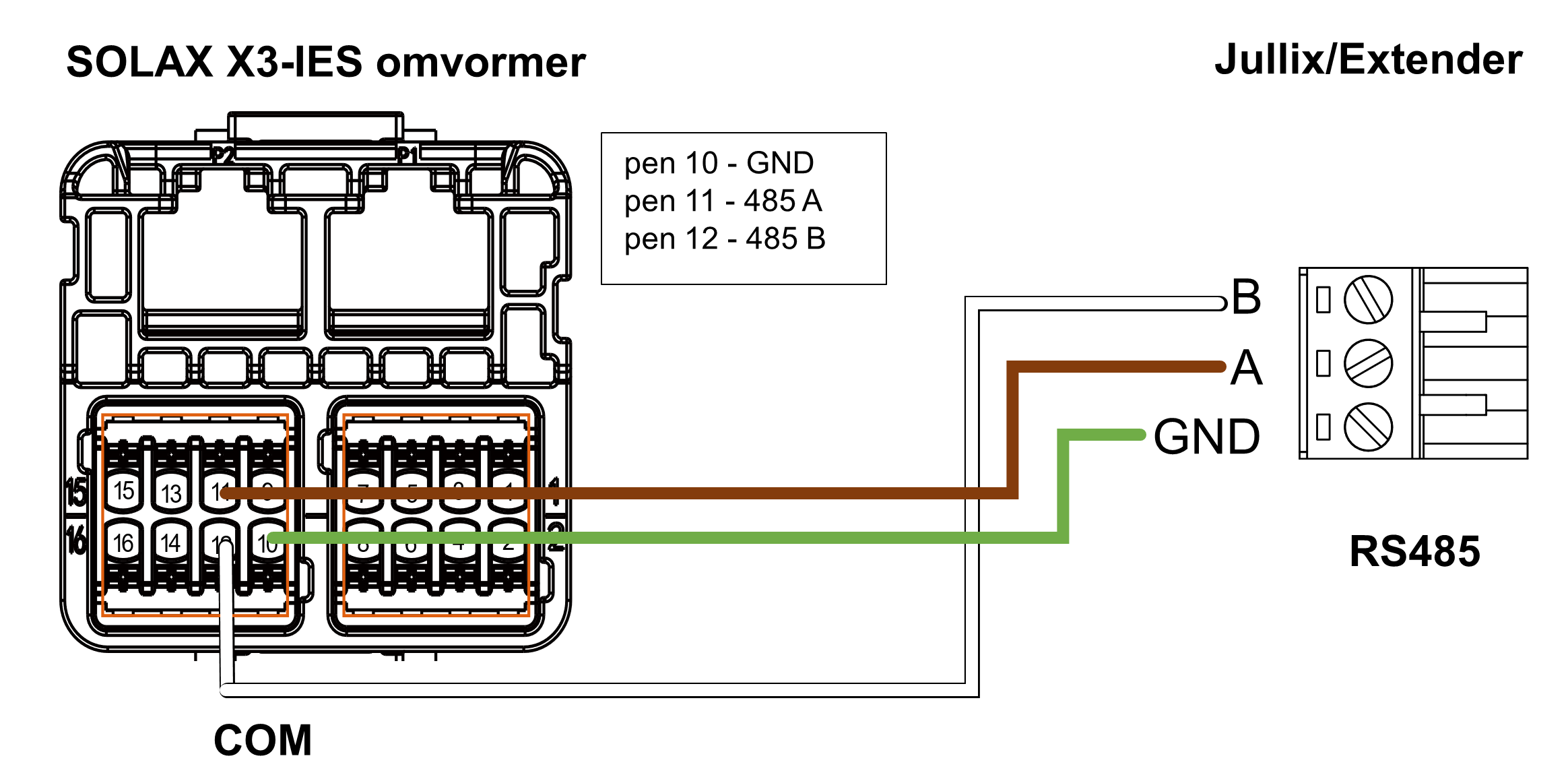

Op onderstaand schema zie je hoe de aansluitingen moeten gebeuren. Signaal Solax pen 10 GND→ G, pen 11 485A→ A en pen 12 485B→ B.
Jullix/Extender voeding
De Jullix of Extender wordt gevoed via een USB voeding.
Als de extender ook wordt aangesloten aan de P1 poort van de digitale meter, dan heeft de extender geen extra voeding nodig.
Jullix/extender Modbus RTU configuratie
In de Jullix of Extender moet de omvormer communicatie nog geconfigureerd worden.

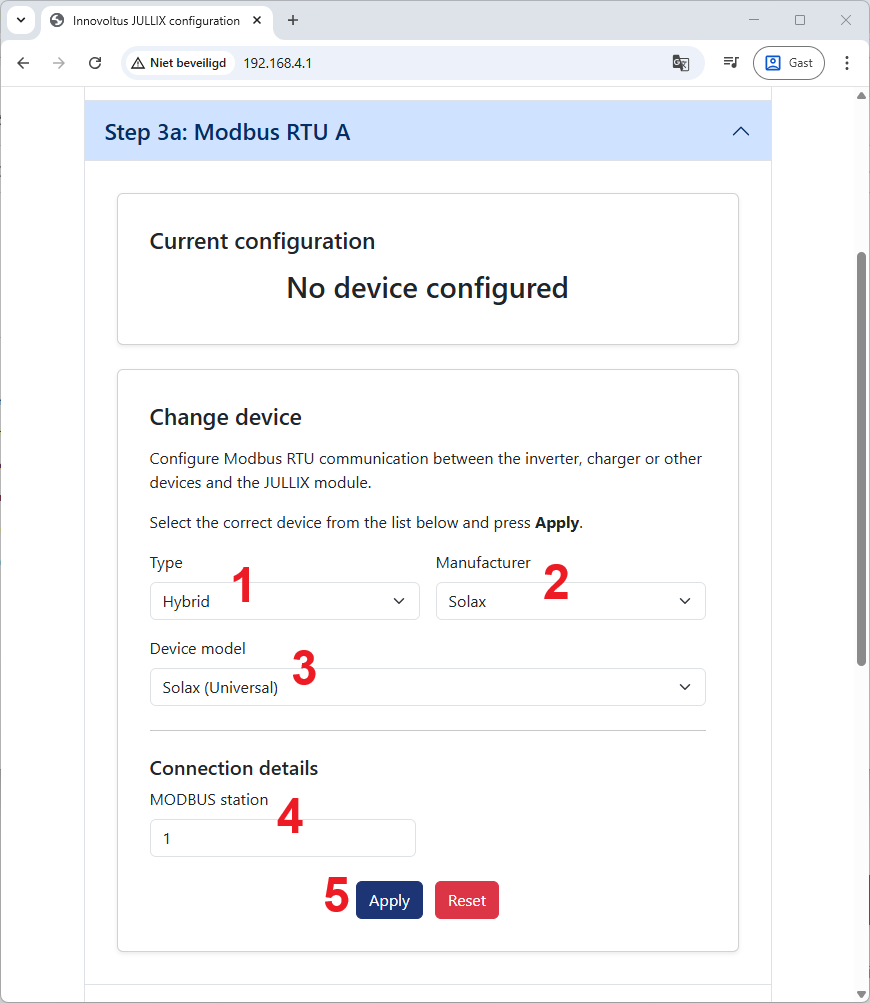

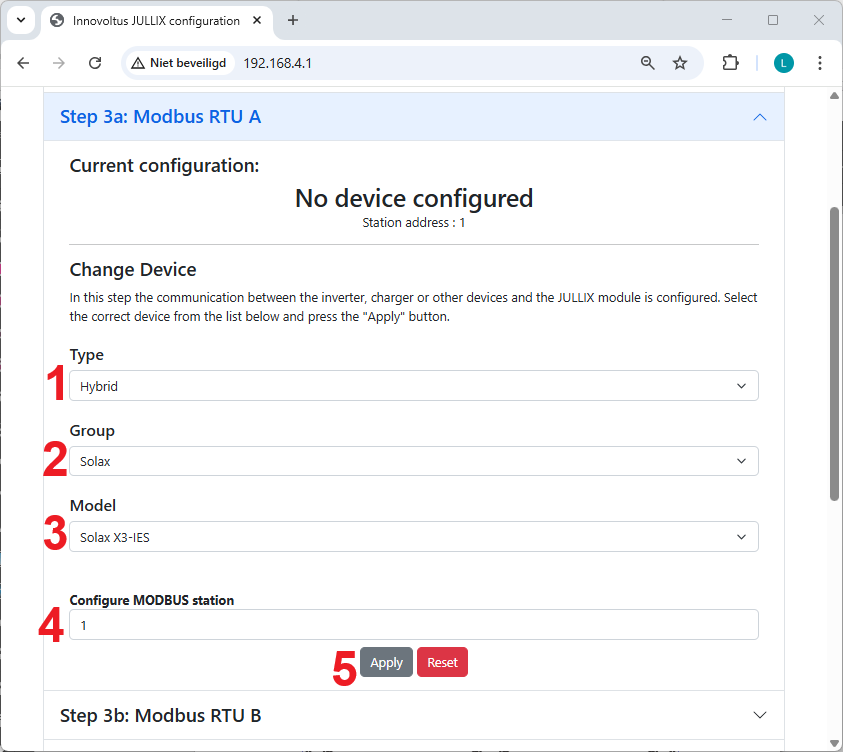

Wanneer je een Solax Gen4 X3-IES hybride omvormer gebruikt, dan kies je in de modbus RTU configuratie bij Type: Hybrid (1), bij Manufacturer kies je Solax (2). Vervolgens kies je bij Device model, Solax (Universal)(3).
Bij Connection details stel je bij MODBUS station (4) het juiste modbus adres in; meestal is dit 1 .
Via Apply (5) worden de instellingen bewaard.
