SExxK omvormer (Display)

Deze handleiding vervangt de handleiding van de omvormer NIET!
Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt. Je vindt hier enkel de instellingen en aansluitingen voor de communicatie met het Jullix energiemanagement systeem.
Let op! Heeft je omvormer geen display dan moet je de omvormer via de SolarEdge SetApp configureren, ook is de aansluiting dan anders. Volg dan deze handleiding.

Het is belangrijk dat de energiemeter losgekoppeld is van de omvormer voordat je de configuratie van de SolarEdge start. De energiemeter moet ook uitgeschakeld worden in de omvormer. De Jullix gaat immers de omvormer aansturen.

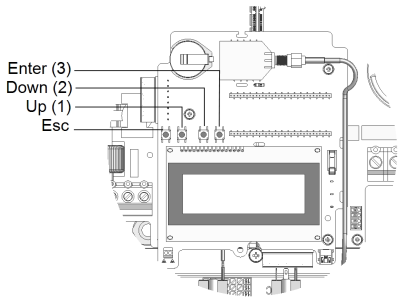

Met de 4 knoppen boven het display kan je het LCD-menu bedienen:

• Esc: beweegt de cursor (>) naar het begin van de weergegeven parameter; gaat naar het vorige menu en annuleert een veranderde van waarde wanneer lang gedrukt (tot Aborted weergegeven).
• Up(1) en Down(2): beweegt de cursor van een menu op optie naar een andere, beweegt door de karakters van de weergegeven parameter, en wisselt de karakters wanneer een waarde wordt gewijzigd.
• Enter(3): kiest de menu optie en bevestigd wijzingen wanneer lang gedrukt (tot Applies is weergegeven)

Om in de Setup mode te komen:

1. Zet de inverter door de schakelaar op OFF te zetten
2. Houd de Enter knop minstens 5 seconden ingedrukt
3. Met de drie rechtse drukknoppen, 123, geef je het Setup mode wachtwoord(12312312) in.

Configuratie van de communicatie poort, RS485: In het menu ga je met Up en Down naar de betrokken items, met 'Enter' kies je het item

1. In het hoofdmenu kies Communication
2. In het Communicationmenu kies RS485-1
3. Bij Device Type kies je LGR
4. Bij Protocoll kies je Sunspec
5. Bij DEVICE ID kies je 1
6. En bij BAUDRATE kies je 9600

De Jullix of Extender wordt verbonden met de RS485 terminal block van de SolarEdge omvormer. Je vindt de RS485 aansluiting terug in de omvormer. Je verwijdert het deksel van de omvormer.

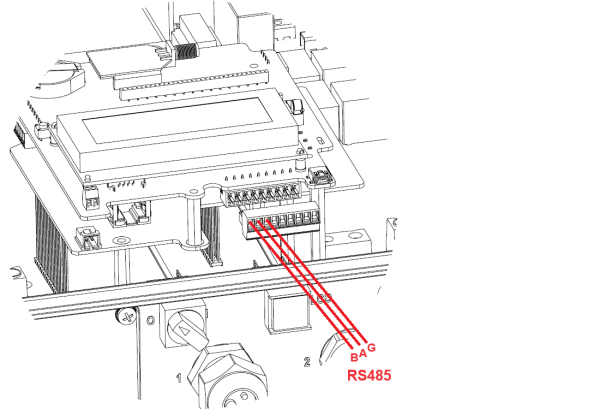

De RS485 terminal block bevind zich op de controller PCB van de omvormer.

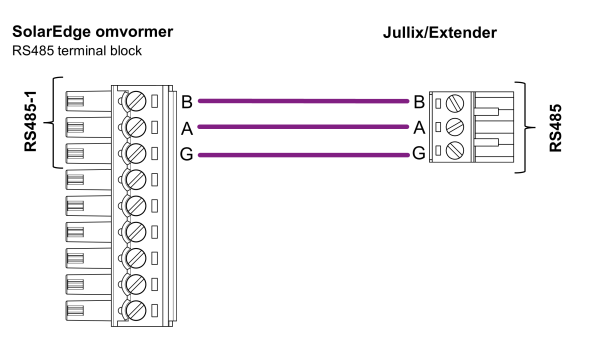

Bij de Jullix gebruik je de beschikbare RS485 poort, op onderstaand schema zie je hoe de aansluitingen moeten gebeuren. Signaal RS485-1 A → A, RS485-1 B → B, RS485-1 G → G.

Als de Jullix of Extender niet via de P1 poort wordt gevoed dien je nog een USB voeding te gebruiken.

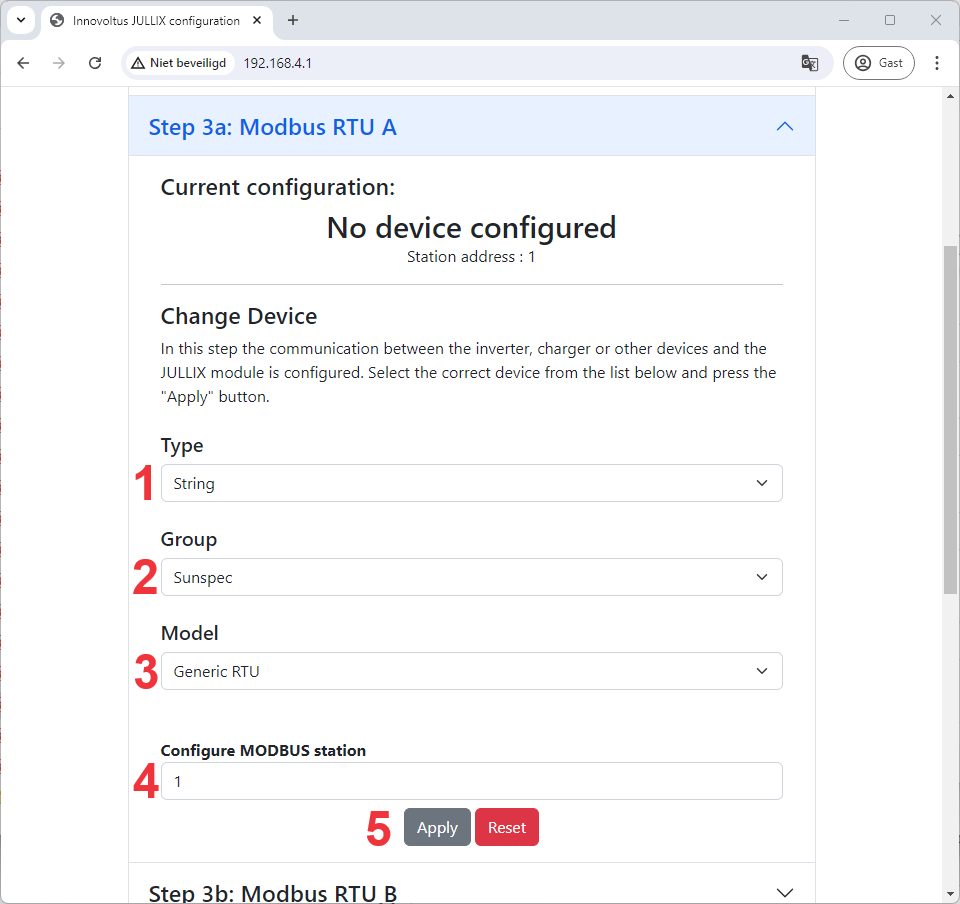

In de Jullix of Extender moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een SolarEdge SExxK string omvormer gebruikt met display, dan kies je in de modbus RTU configuratie bij Type: String (1) in de Group kies je Sunspec (2). Vervolgens kies je bij Model, Generic RTU (3). In Configure modbus station stel je het juiste modbus adres in; meestal is dit 1 (4). Via Apply (5) worden de instellingen bewaard.
