Deze handleiding vervangt de handleiding van de omvormer NIET!
Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt. Je vindt hier enkel de instellingen en aansluitingen voor de communicatie met het Jullix energiemanagement systeem.
Let op! Heeft je omvormer een display dan kan je die niet via de SolarEdge SetApp configureren, ook is de aansluiting dan anders. Volg dan deze handleiding.

De Jullix of Extender communiceert met de omvormer via modbus RTU(RS485). De Jullix en Extender communiceren aan 9600 bps, in de omvormer moet de modbus communicatie dus voor 9600 bps ingesteld worden. Het modbus-adres dient ingesteld of opgezocht te worden, dit Modbus adres moet in de Jullix of Extender ingesteld worden.
Het is belangrijk dat de energiemeter losgekoppeld is van de omvormer voordat je de configuratie van de SolarEdge start. De energiemeter moet ook uitgeschakeld worden in de omvormer via de SetApp van SolarEdge. De Jullix gaat immers de omvormer aansturen.
Open de SolarEdge SetApp en login met je installateursaccount. Vervolgens kies je Inbedrijfstelling en scan je de QR-code op de omvormer. Als er firmware updates zijn van de omvormer, zullen deze eerst doorgevoerd worden. Een firmware update van de omvormer neemt tot wel 30 minuten in beslag.
Als er een batterij is aangesloten, gebruikt deze meestal de RS485-1 poort voor de communicatie met de batterij. De Jullix sluiten we dan aan op RS485-2. Communicatie instellen:

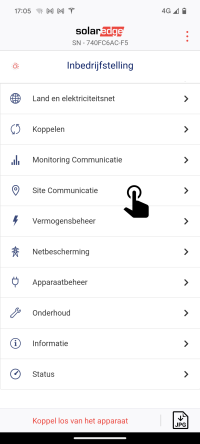

1. In het Inbedrijfstelling-menu kies je Site Communicatie

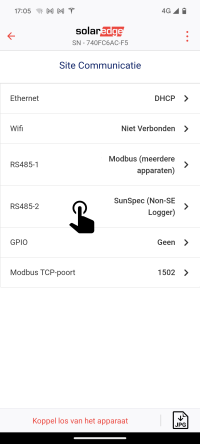

2. In het Site Communicatie-menu kies je RS485-2

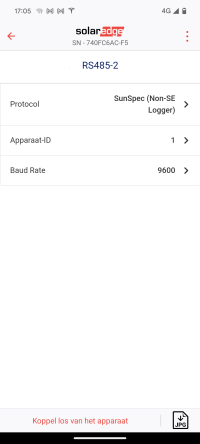

3. Bij de RS485 kies je volgende instellingen:
   - Protocol: SunSpec (Non-SE Logger)
   - Apparaat-ID: 1
   - Baud Rate: 9600


Als er ook een batterij is aangesloten aan de omvormer moet de Energy Control Mode van de Batterij nog ingesteld worden:

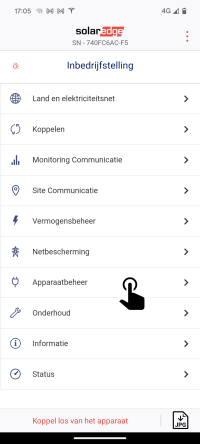

1. In het Inbedrijfstelling-menu kies je nu Apparaatbeheer

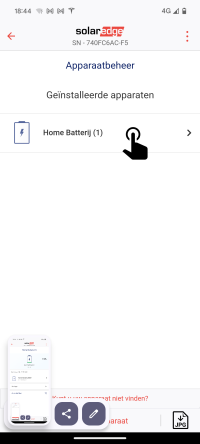

2. In Apparaatbeheer kies je Home Batterij(1)

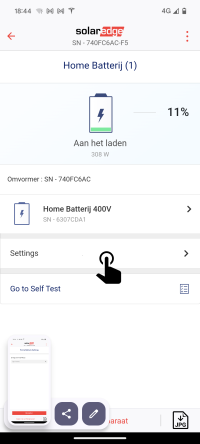

3. In Home Batterij(1) ga je naar Settings

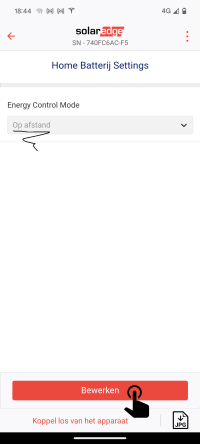

4. Bij Settings kies je bewerken om dan de Energy ControlMode te wijzigen naar Op afstand

De Jullix of Extender wordt verbonden met de RS485 terminal block van de SolarEdge omvormer. Je vindt de RS485 aansluiting terug in de omvormer. Je verwijdert het deksel van de omvormer.

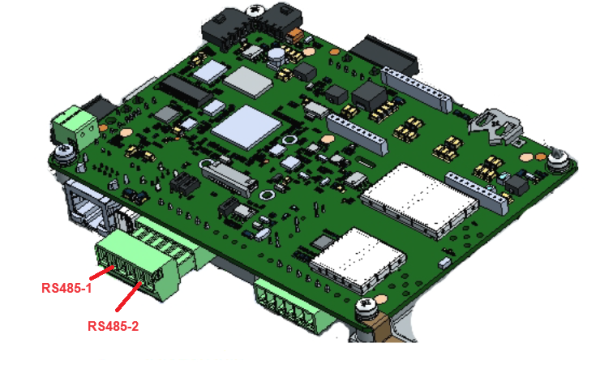

De RS485 terminal block bevind zich op de controller PCB van de omvormer.

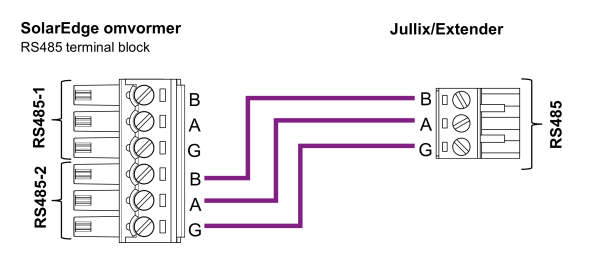

Bij de Jullix gebruik je de beschikbare RS485 poort, op onderstaand schema zie je hoe de aansluitingen moeten gebeuren. Signaal RS485-2 A → A, RS485-2 B → B, RS485-2 G → G.

Als de Jullix of Extender niet via de P1 poort wordt gevoed dien je nog een USB voeding te gebruiken.

In de Jullix of Extender moet de omvormer communicatie nog geconfigureerd worden.

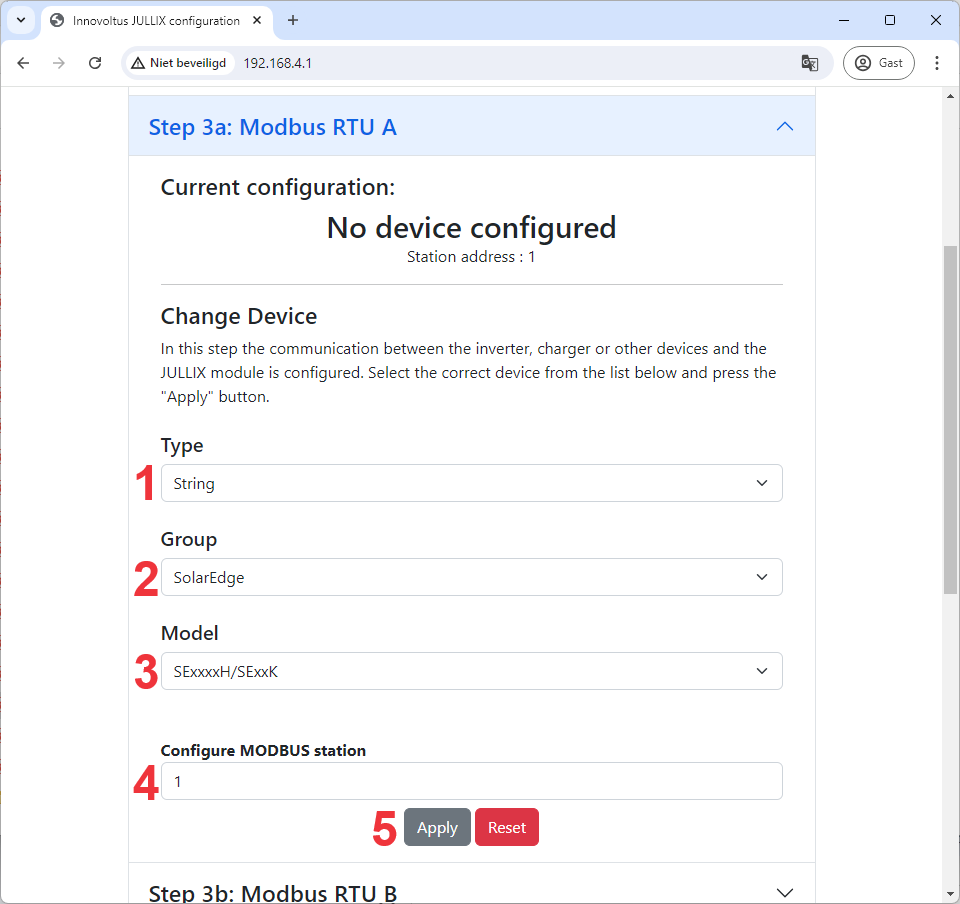

Wanneer je een SolarEdge omvormer gebruikt zonder batterij, dan kies je in de modbus RTU configuratie bij Type: String (1) in de Group kies je SolarEdge (2). Vervolgens kies je bij Model, SExxxxH/SExxK (3). In Configure modbus station stel je het juiste modbus adres in; meestal is dit 1 (4). Via Apply (5) worden de instellingen bewaard.

Wanneer je een SolarEdge omvormer gebruikt met batterij, dan kies je in de modbus RTU configuratie bij Type: Hybrid (1) in de Group kies je SolarEdge (2). Vervolgens kies je bij Model, SExxxxH/SExxK With 1 battery (3). In Configure modbus station stel je het juiste modbus adres in; meestal is dit 1 (4). Via Apply (5) worden de instellingen bewaard.
