De Jullix of Extender communiceert met de omvormer via modbus RTU(RS485). De Jullix en Extender communiceren aan 9600 bps, in de omvormer moet de modbus communicatie dus voor 9600 bps ingesteld worden. Het modbus-adres dient ingesteld of opgezocht te worden, dit Modbus adres moet in de Jullix of Extender ingesteld worden.
Het is belangrijk dat de energiemeter is losgekoppeld van de omvormer.

De Jullix of Extender wordt verbonden met de SAJ R5-series via de RS485 aansluiting van de omvormer. Je vindt de RS485 connectie terug aan de onderzijde van de omvormer.

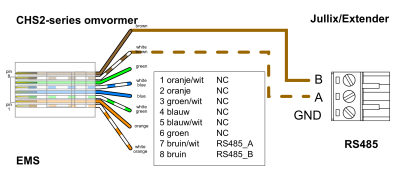

Op onderstaande schema's zie je hoe de aansluitingen moeten gebeuren. Op onderstaande schema's zie je hoe de aansluitingen moeten gebeuren. De verbinding via de RJ45 stekker is als volgt: 7 wit/bruin → A en 8 bruin → B.

Als de Jullix of Extender niet via de P1 poort wordt gevoed dien je nog een USB voeding te gebruiken.

Of je kan ook een USB splitter kabel met USB-C connector gebruiken. Bestelnummer EL0213. Deze steek je dan enerzijds in de USB-poort van de omvormer, en anderzijds met de USB-C connector voed je dan de Jullix/Extender. Als de Jullix toch uitvalt dan is het vermogen op de USB-poort van de omvormer toch onvoldoende en die je een aparte USB voeding te gebruiken.

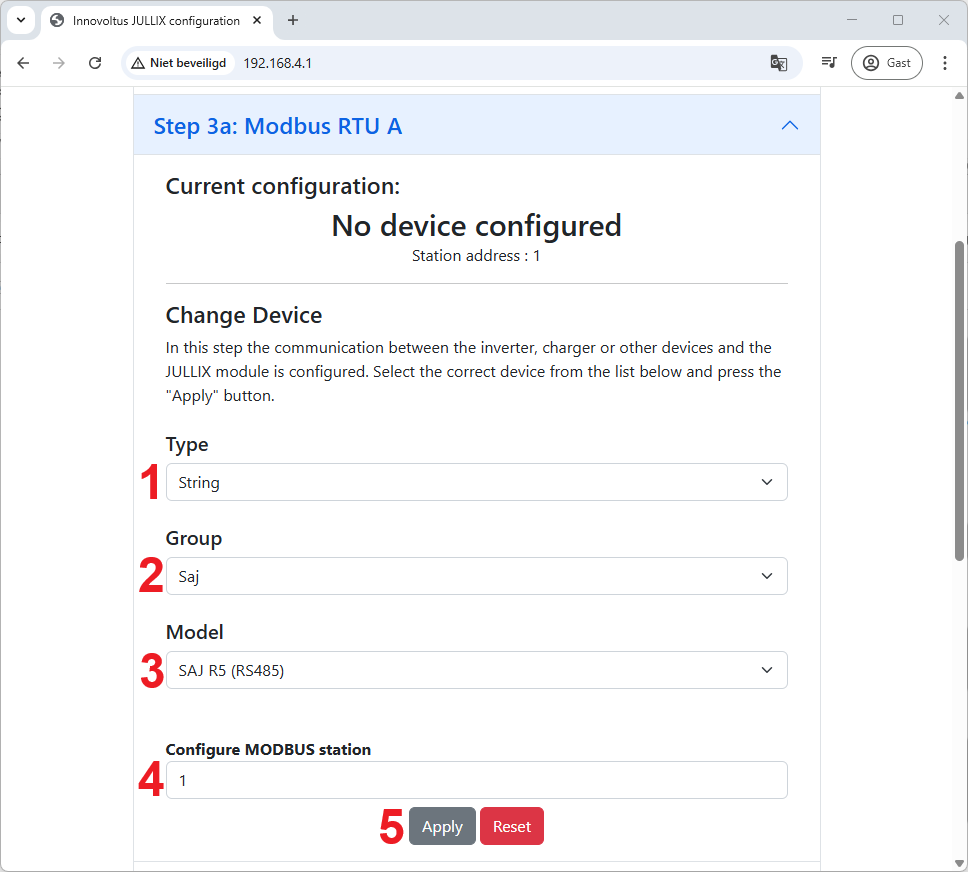

In de Jullix of Extender moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een SAJ string omvormer gebruikt, dan kies je in de modbus RTU configuratie bij Type: String (1) in de Group kies je Saj (2). Vervolgens bij Model, SAJ R5 (RS485) (3). In Configure modbus station stel je het juiste modbus adres in; de default instelling voor SAJ is 1 (4). Via Apply (5) worden de instellingen bewaard.
