AS2-3~6K-S2
AS2-5~10K-S2

De AS2 moet volgende firmware hebben, om een correct werking te hebben voor Jullix.

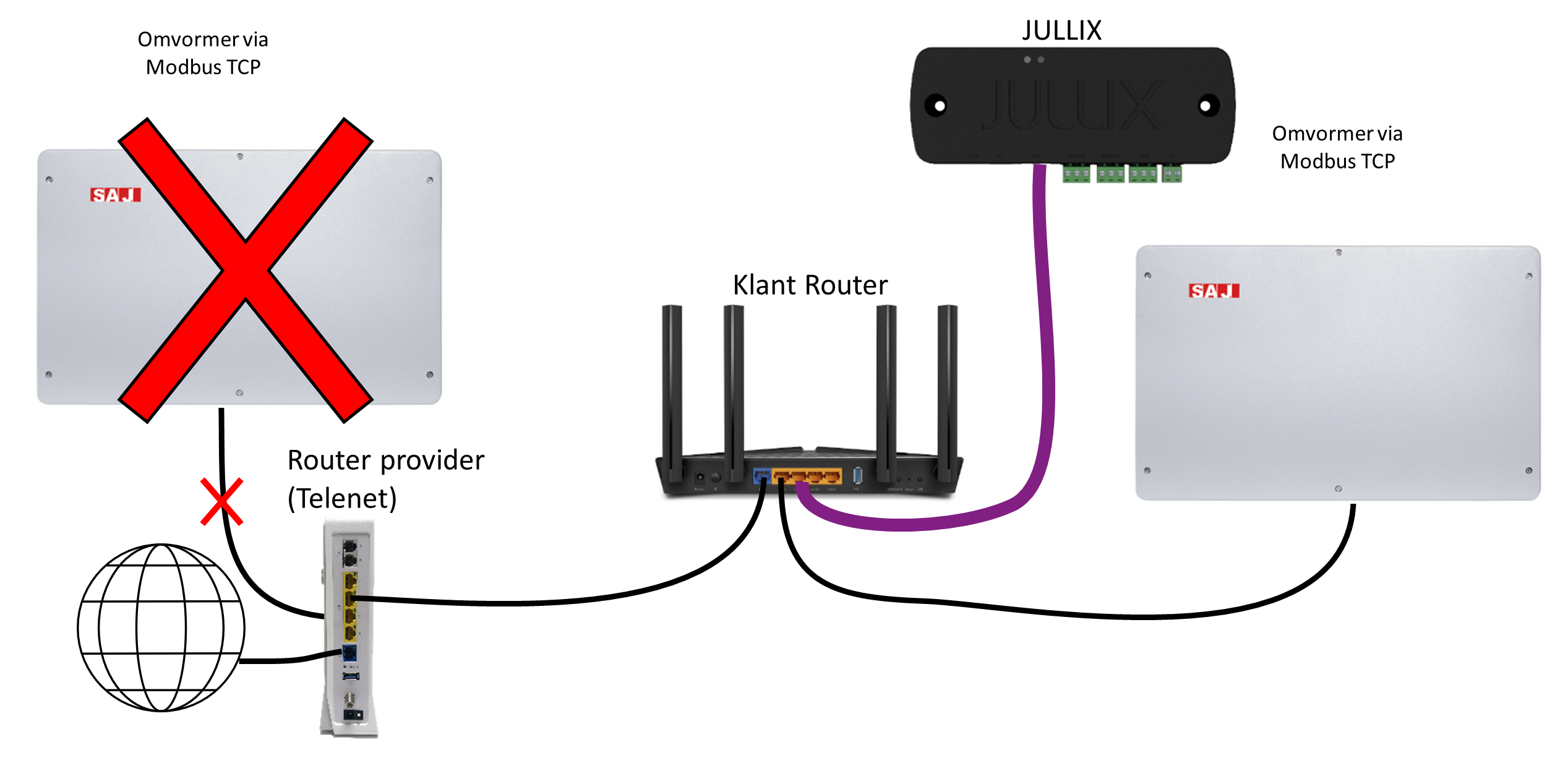

De Jullix wordt via het netwerk verbonden met de SAJ omvormer. Dit gebeurt via een optionele communicatie module.
Het is belangrijk dat de SMA omvormer verbonden is met hetzelfde netwerk als de Jullix.

Raadpleeg de SAJ handleiding voor installatie van de communicatie module.

Als de Jullix of Extender niet via de P1 poort wordt gevoed dien je nog een USB voeding te gebruiken.

In de Jullix moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een SAJ AS2 omvormer gebruikt, dan kies je step5x voor de configuratie van een ModBus-TCP connectie. Je kan vier dergelijke verbindingen configureren, je kiest de eerste die nog niet gebruikt is, bijvoorbeeld: Step 5a: Modbus TCP T
Bij Select device manufacturer 1 kies je 'SAJ' en bij Filter on Family 2 kies je AS2. Vervolgens kies je bij Select device model 3 de omvormer: SAJ AS2.
Eventueel pas je het Modbus-adres nog aan in 'Configure MODBUS station'.
Bij Configure IP-address3 geef je het IP-adres van de Alfen laadpaal en de poort in 'Configure Port', standaard is die 502.
Vervolgens moet nog een virtueel MAC-adres ingesteld worden om de Alfen laadpaal te identificeren. Dit virtuele MAC-ID is absoluut noodzakelijk om de laadpaal via Jullix te kunnen besturen. Je schakelt Use Virtual MAC4 in en je vult het Virtual MAC5 met bijhorende Virtual MAC POP code6 in.
Via Apply 7 wordt de verbinding gemaakt. Als de gegevens juist zijn ingevuld wordt dit bevestigd. Via Apply (6) worden de instellingen bewaard.
