AS2-3~6K-S2
AS2-5~10K-S2

De AS2 moet volgende firmware hebben, om een correct werking te hebben voor Jullix.

Deze handleiding vervangt de handleiding van de omvormer NIET!
Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt. Je vindt hier enkel de instellingen en aansluitingen voor de communicatie met het Jullix energiemanagement systeem.
Als je omvormer verbonden is via het Ethernet, GEEN Batterij heeft, en in hetzelfde netwerk zit als de Jullix, kan je de omvormer koppelen met de Jullix via SunSpec TCP.

De Jullix wordt via het netwerk verbonden met de SAJ omvormer. Dit gebeurt via een optionele communicatie module.
Het is belangrijk dat de SMA omvormer verbonden is met hetzelfde netwerk als de Jullix.

Maak verbinding met de user interface van de omvormer (handleiding SMA) en log in als Installer.

1. Kies de 'Device Parameters'- tab
2. Kies [Edit parameters]
3. Kies de parameter groep External Communication
4. Om modbus TCP te activeren Modbus > TCP server
   in de dropdown kies je Actived ⇒ Yes
5. Eventueel kan je daar de poort ook aanpassen bij port, standaard is die 502 deze poort stel je ook in in de Jullix

In de Jullix moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een SMA string omvormer gebruikt via het netwerk, dan stel je in de SunSPec TCP configuratie bij IP-address (1) het IP-adres van de omvormer in. Bij Port (2) stel je de poort in die ingesteld is. Voor de SMA is dit standaard 502. Bij Modbus address (3) stel je 126 in voor de SMA omvormers.
Via Apply (4) worden de instellingen bewaard.

De Jullix of Extender communiceert met de omvormer via modbus RTU(RS485). De Jullix en Extender communiceren aan 9600 bps, in de omvormer moet de modbus communicatie dus voor 9600 bps ingesteld worden. Het modbus-adres dient ingesteld of opgezocht te worden, dit Modbus adres moet in de Jullix of Extender ingesteld worden.
Het is belangrijk dat de energiemeter is losgekoppeld van de omvormer.

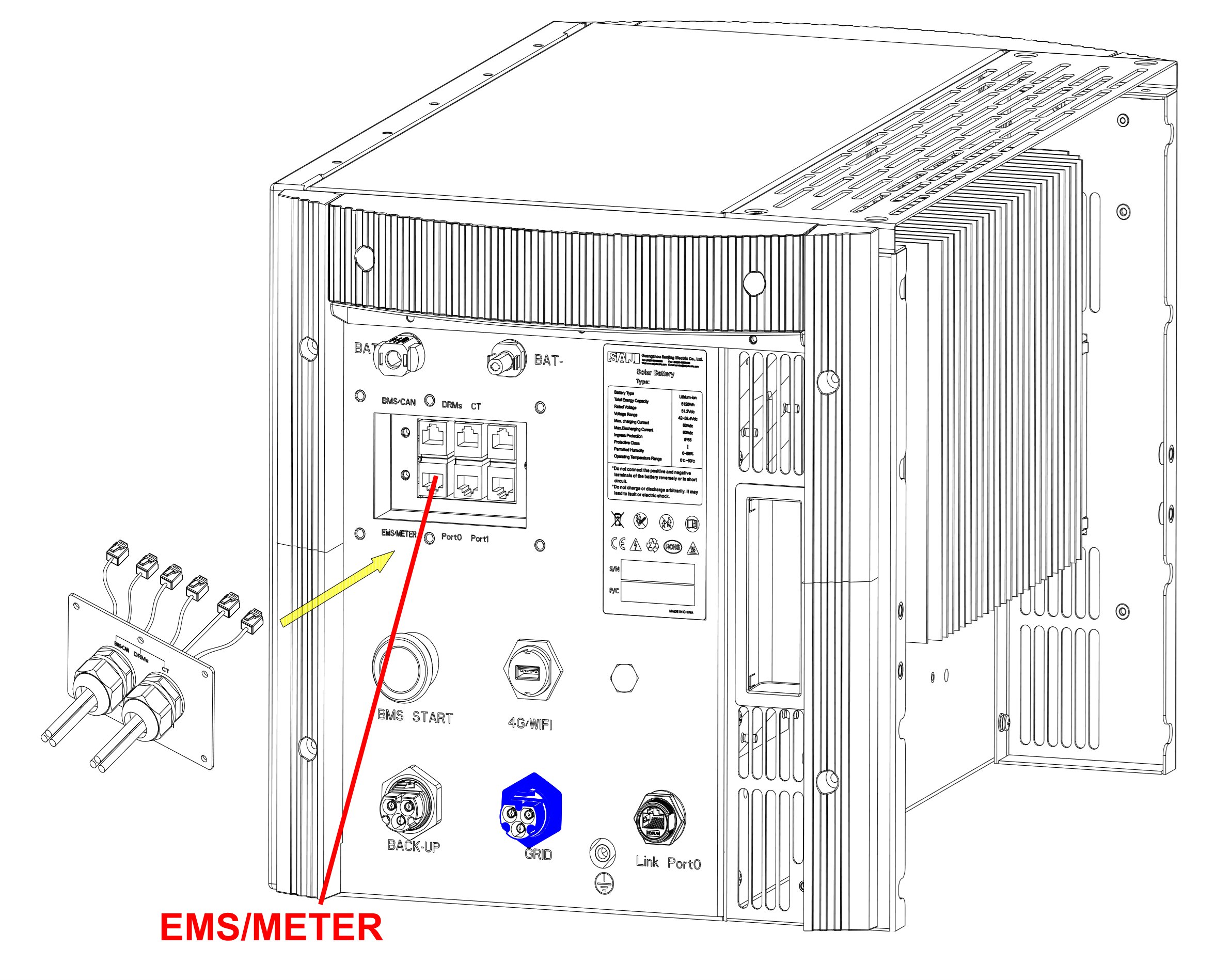

De Jullix of Extender wordt verbonden met de SAJ HS2 via de EMS aansluiting van de omvormer. Je vindt de EMS connectie terug bij de communicatie interfaces.

Op onderstaande schema's zie je hoe de aansluitingen moeten gebeuren. De verbinding via de RJ45 stekker is als volgt: 1 oranje/wit → A en 2 oranje → B.

Als de Jullix of Extender niet via de P1 poort wordt gevoed dien je nog een USB voeding te gebruiken.

Of je kan ook een USB splitter kabel met USB-C connector gebruiken. Bestelnummer EL0213. Deze steek je dan enerzijds in de USB-poort van de omvormer, en anderzijds met de USB-C connector voed je dan de Jullix/Extender. Als de Jullix toch uitvalt dan is het vermogen op de USB-poort van de omvormer toch onvoldoende en die je een aparte USB voeding te gebruiken.

In de Jullix of Extender moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een SAJ string omvormer gebruikt, dan kies je in de modbus RTU configuratie bij Type: String (1) in de Group kies je Saj (2). Vervolgens bij Subgroup kies je AS2 (3) , en bij Model, SAJ AS2 (4). In Configure modbus station stel je het juiste modbus adres in; de default instelling voor SAJ is 1 (5). Via Apply (6) worden de instellingen bewaard.
