SAJ AS2-series omvormer
AS2-3~6K-S2
AS2-5~10K-S2
Deze handleiding vervangt de handleiding van de omvormer NIET! Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt.
Firmware omvormer
De AS2 moet volgende firmware hebben, om een correct werking te hebben voor Jullix.
| Display Board Version | v7.129 |
| Control Board Version | v9.123 |
| Sub-control version number | v65.535 |
| Module version No. | V1.212 |
3 FASIG
| Display Board Version | v1.080 |
| Control Board Version | v4.084 |
| Sub-control version number | v65.535 |
| Module version No. | V1.212 |
Ethernet Aansluiting
De Jullix wordt via het netwerk verbonden met de SAJ omvormer. Dit gebeurt via een optionele communicatie module.
Het is belangrijk dat de SMA omvormer verbonden is met hetzelfde netwerk als de Jullix.
Configuratie omvormer
Raadpleeg de SAJ handleiding voor installatie van de communicatie module.
Jullix voeding
De Jullix wordt gevoed via een USB voeding.
Jullix Modbus TCP configuratie

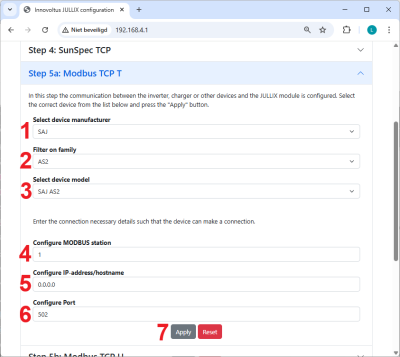

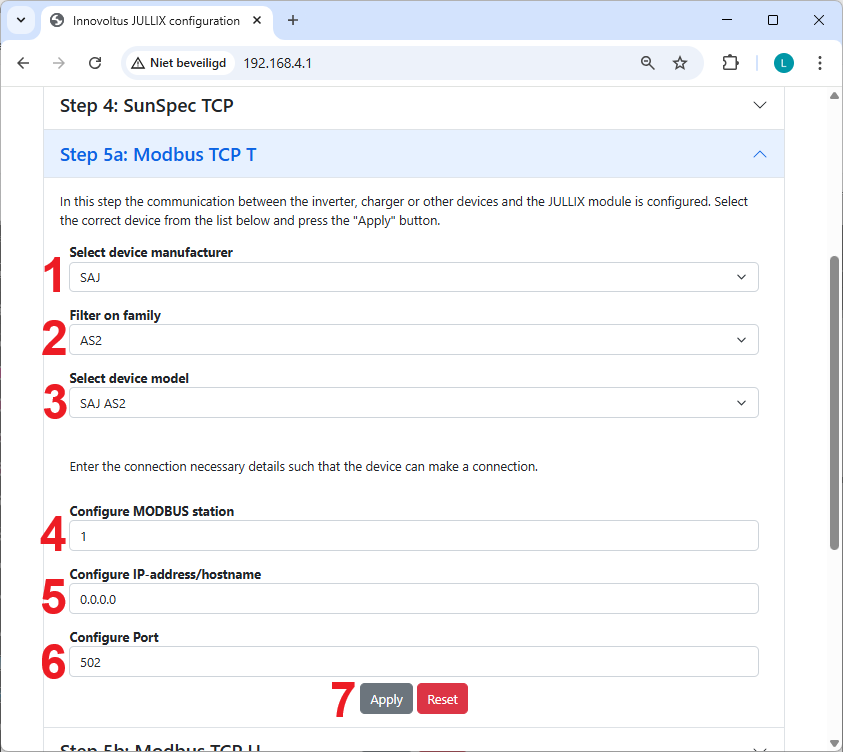

In de Jullix moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een SAJ AS2 omvormer gebruikt, dan kies je step5x voor de configuratie van een ModBus-TCP connectie. Je kan vier dergelijke verbindingen configureren, je kiest de eerste die nog niet gebruikt is, bijvoorbeeld: Step 5a: Modbus TCP T
Bij Select device manufacturer 1 kies je 'SAJ' en bij Filter on Family 2 kies je 'AS2'. Vervolgens kies je bij Select device model 3 de omvormer: 'SAJ AS2'.
Eventueel pas je het Modbus-adres nog aan in 'Configure MODBUS station' 4.
Bij Configure IP-address/hostname5 geef je het IP-adres van de SAJ omvormer en de poort in 'Configure Port' 6, standaard is die 502.
Via Apply 7 worden de instellingen bewaard.
