Deze handleiding vervangt de handleiding van de omvormer NIET!
Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt. Omvormers mogen niet in cascade met elkaar verbonden zijn. Elke omvormer wordt appart met de Jullix verbonden en aangestuurd.

De Jullix of Extender communiceert met de omvormer via modbus RTU(RS485). De Jullix en Extender communiceren aan 9600 bps, in de omvormer moet de modbus communicatie dus voor 9600 bps ingesteld worden. Het modbus-adres dient ingesteld of opgezocht te worden, dit Modbus adres moet in de Jullix of Extender ingesteld worden.
Het is belangrijk dat de energiemeter is losgekoppeld van de omvormer.

De Jullix of Extender wordt verbonden met de Goodwe MS omvormer via modbus/RS485 van de omvormer. Je vindt de Modbus aansluiting terug op de RS485.

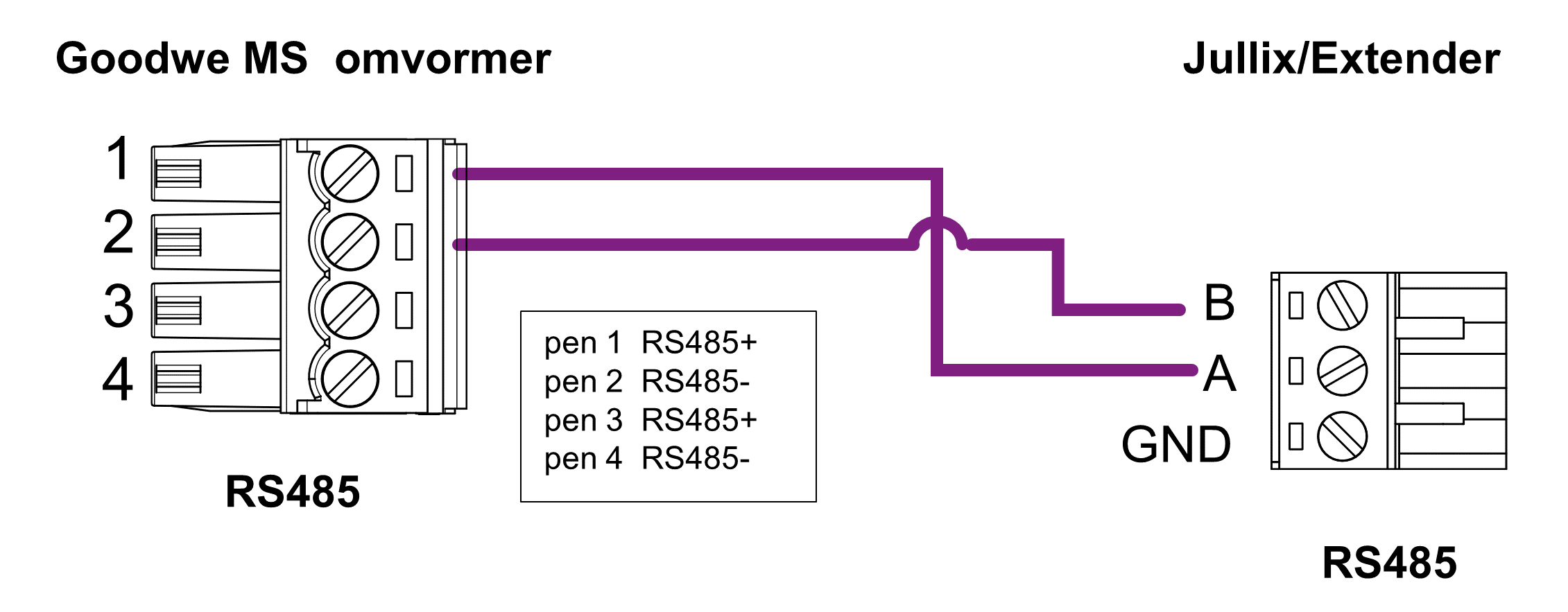

Op onderstaande schema zie je hoe de aansluitingen moeten gebeuren. Bij de 4 polige communicatie stekker is de verbinding als volgt: pen 1 → A, pen 2 → B.

Als de Jullix of Extender niet via de P1 poort wordt gevoed dien je nog een USB voeding te gebruiken.

Of je kan ook een USB splitter kabel met USB-C connector gebruiken. Bestelnummer EL0213. Deze steek je dan enerzijds in de USB-poort van de omvormer, en anderzijds met de USB-C connector voed je dan de Jullix/Extender. Als de Jullix toch uitvalt dan is het vermogen op de USB-poort van de omvormer toch onvoldoende en dien je een aparte USB voeding te gebruiken.

In de Jullix of Extender moet de omvormer communicatie nog geconfigureerd worden. Wanneer je een Goodwe DNS string omvormer gebruikt, dan kies je in de modbus RTU configuratie bij Type: String (1) in de Group kies je Goodwe (2). Vervolgens kies je String (3) bij Subgroup en bij model, Goodwe AUTO STRING (DNS) (4). In Configure modbus station stel je het juiste modbus adres in; de default instelling voor Goodwe is 247 (5). Via Apply (6) worden de instellingen bewaard.
