S6-EH3P(12-20)K-H omvormer
Deze handleiding vervangt de handleiding van de omvormer NIET!
Het is belangrijk dat je de richtlijnen en voorschriften van de omvormer handleiding volgt.
Firmware omvormer
De Solis S6-EH3P(12-20)K-H omvormer moet exact volgende firmware hebben voor een correcte werking met de Jullix.
| Firmware | 01000d-b10018 |
Vorig aangehaalde firmware is niet meer beschikbaar bij Solis. Innovoltus heeft hier geen invloed op.
Nieuwe firmware beschikbaar voor dit model :
HMI : 0FB3
DSPM : 09A0
Deze nieuwe firmware is op dit moment niet geverifieerd door Innovoltus.
Wij kunnen dus enkel een perfecte werking garanderen met de oude firmware.
Configuratie omvormer
De Jullix of Extender communiceert met de omvormer via modbus RTU(RS485). De Jullix en Extender communiceren aan 9600 bps, in de omvormer moet de modbus communicatie dus voor 9600 bps ingesteld worden. Het modbus-adres dient ingesteld of opgezocht te worden, dit Modbus adres moet in de Jullix of Extender ingesteld worden.
Het is belangrijk dat de energiemeter is losgekoppeld van de omvormer.
Verder moet de “Feed in Power Limit Switch” in de instellingen op “OFF” staan.

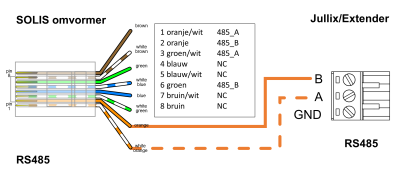

RS485 Aansluiting
De Jullix of Extender wordt verbonden RS485 van de omvormer. Je vindt de RS485 aansluiting terug op de RS485 poort.
